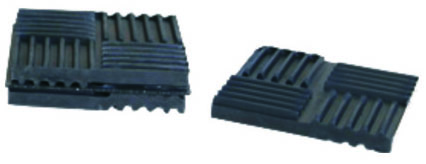

SD型橡胶隔振垫种类繁多、规格齐全，便于裁切、组装灵活、可有效地抗压减振：适用于冲床、锻压机、泵、风机、压缩机、发电机、空调设备等振动大的机电设备减振安装。
SD型减振垫基本块体尺寸（长×宽，单位：mm)120×120、174×174，根据荐载大小，可将基本块体用钢锯分割成60×120和85×174的1/2和1/4块使用，其竖向许可荐分别为基本块的许可荐载的1/2和1/4。也可将减振垫迭合成两层、三层、四层串联使用，许可荷载仍为基本块体的许可荷载。每一尽寸又分为400、600、800 三种规格，可适应不同垂向设计荷载。
|
型号 |
规格（mm） |
面积 |
荷载 |
层数 |
相应静态变形量（mm） |
相应固有频率 |
|
长*宽*高 |
||||||
|
SD61-1 |
85*85*20 |
72 |
144-230 |
1 |
2.5-4.0 |
13.2-10.6 |
|
SD62-1 |
85*85*44 |
72 |
144-230 |
2 |
5.0-8.0 |
9.3-7.5 |
|
SD63-1 |
85*85*68 |
72 |
144-230 |
3 |
7.5-12.0 |
7.6-6.1 |
|
SD64-1 |
85*85*92 |
72 |
144-230 |
4 |
10.0-16.0 |
6.6-5.3 |
|
SD61-2 |
170*85*20 |
145 |
220-474 |
1 |
2.5-4.0 |
13.2-10.6 |
|
SD62-2 |
170*85*44 |
145 |
220-474 |
2 |
5.0-8.0 |
9.3-7.5 |
|
SD63-2 |
170*85*68 |
145 |
220-474 |
3 |
7.5-12.0 |
7.6-6.1 |
|
SD64-2 |
170*85*92 |
145 |
220-474 |
4 |
10.0-16.0 |
6.6-5.3 |
|
SD61-4 |
170*170*20 |
290 |
456-970 |
1 |
2.5-4.0 |
13.2-10.6 |
|
SD62-4 |
170*170*46 |
290 |
456-970 |
2 |
5.0-8.0 |
9.3-7.5 |
|
SD63-4 |
170*170*72 |
290 |
456-970 |
3 |
7.5-12.0 |
7.6-6.1 |
|
SD64-4 |
170*170*98 |
290 |
456-970 |
4 |
10.0-16.0 |
6.6-5.3 |
|
SD61-6 |
255*170*20 |
433 |
934-1328 |
1 |
2.5-4.0 |
13.2-10.6 |
|
SD62-6 |
255*170*46 |
433 |
934-1328 |
2 |
5.0-8.0 |
9.3-7.5 |
|
SD63-6 |
255*170*72 |
433 |
934-1328 |
3 |
7.5-12.0 |
7.6-6.1 |
|
SD64-6 |
255*170*98 |
433 |
934-1328 |
4 |
10.0-16.0 |
6.6-5.3 |
|
SD61-8 |
340*170*20 |
578 |
1260-1940 |
1 |
2.5-4.0 |
13.2-10.6 |
|
SD62-8 |
340*170*46 |
578 |
1260-1940 |
2 |
5.0-8.0 |
9.3-7.5 |
|
SD63-8 |
340*170*72 |
578 |
1260-1940 |
3 |
7.5-12.0 |
7.6-6.1 |
|
SD64-8 |
340*170*98 |
578 |
1260-1940 |
4 |
10.0-16.0 |
6.6-5.3 |
